淋浴房玻璃为什么会爆炸？安全淋浴房这样选

自从听说淋浴房有自爆率之后，本来舒舒服服的热水澡，现在洗得心惊胆战。事实上真的这么可怕吗？

淋浴房自爆率

淋浴房为什么会自爆？原因就出在它的材料上，一般的家用淋浴房，用材无非是玻璃和钢化玻璃两种，玻璃美观明亮，但因为其结晶粒粗大，结合不紧密，所以也有易破碎的缺点。

因内在因素导致的玻璃破碎，被称之为自爆，据数据统计，我国淋浴房玻璃的自爆率标准为千分之三，这个概率也与钢化玻璃的自爆率2~5‰相符。

所以简单来说就是：淋浴房的自爆风险不能完全规避，只能想办法降低产品自爆的几率和自爆后的后果。

自爆的原因

提到淋浴房自爆，很多人会自然的把自爆和温度差联系起来，认为洗澡时浴室的温差是导致淋浴房自爆的原因，事实真的是这样吗？

测试因素一：温度、温差、外力

《好奇实验室》曾做过一个实验，将一面符合国家标准的淋浴房钢化玻璃屏置于烈日下暴晒，即使表面温度高达65℃，玻璃屏看起来并无任何变化。

甚至用喷枪炙烤10分钟后，表面温度达到300℃，但肉眼也无法看出玻璃的变化，但高温是否破坏了玻璃的内部组织呢？

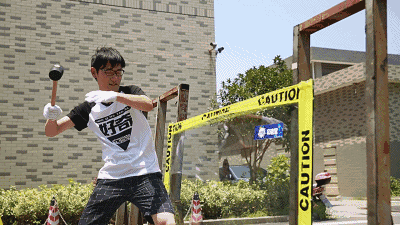

实验小哥又用锤子猛击了几下玻璃屏，一顿操作后，钢化玻璃屏依旧完好无损。

如果不是高温也不是外力，淋浴房的自爆会不会和温差有联系？

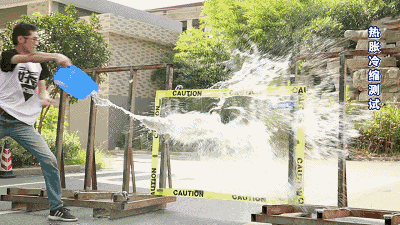

为了更加生动地模拟洗澡时营造冷热交替的情境，实验组决定将凉水直接泼到300℃高温的玻璃屏上。

即使遭遇骤冷，钢化玻璃屏也只是冒了一点烟，并没有出现破裂的情况。

其实是因为，钢化玻璃经过钢化炉高温，经由620~640℃的高温煅烧后再进行急剧降冷，经过一系列特殊的工艺处理，一般的温度差是不会导致钢化玻璃自爆的。

严谨的实验组还进行了对比实验，选择一块非3C验证的低品质钢化玻璃进行上述同样操作，开头并没有多大差别，但是在玻璃屏急遭冷却后，令人担心的事情还是发生了——

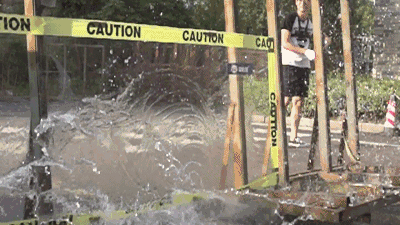

高温的玻璃屏遭遇冷水后，不到2秒，整块钢化玻璃屏突然自爆，碎片洒落一地。

原因就在于这块玻璃原材料里面有硫化物结石，经过实验冷热膨胀以后，硫化物结石引起玻璃产生微裂纹，从而导致玻璃自爆。

所以，温度、温差、外力都不是钢化玻璃自爆的主要原因，本质上还是因为玻璃品质不达标，玻璃原片有杂质，受温差影响，就会改变整片玻璃的应力，最终产生自爆。

测试因素二：安装，工艺

人们常说，七分材料三分安装，所以安装工艺到底会对淋浴房产生影响吗？我们接着来测试一下。

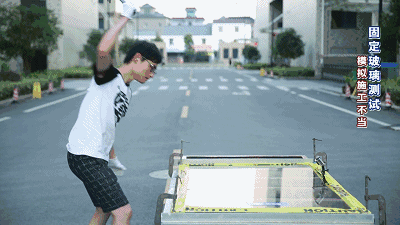

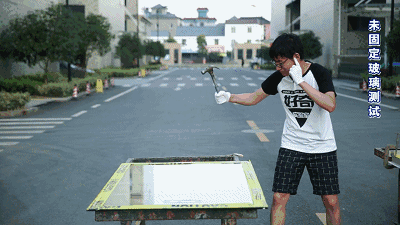

实验组选择了两块相同的尺寸、相同的厚度，且都检验合格的钢化玻璃。其中一块不做任何处理，另一块对4个角进行加固，3个松1个紧。

因为安装加固钢化玻璃时，要求四周受力均匀，故意拧紧1角的螺丝，就是为了模拟施工不当的情况。

意料之中的，没做任何操作的钢化玻璃屏毫发无伤，而加固过的那面玻璃屏不堪负重碎了一地。

实验证明，即使品质合格的钢化玻璃，只要应力结构发生改变，就会变得非常脆弱。所以在安装淋浴房时，工人师傅的工艺是否达标，也决定了淋浴房自爆的概率。

如何降低风险

●沐浴前，先预热

发生自爆的钢化玻璃产品不一定都是假冒伪劣产品，忽冷忽热，温差急剧变化也容易引起自爆。所以大家在沐浴前，可以先用适当温度的热水冲玻璃门几分钟，或者开浴霸预热一下，确保没事再继续使用。

●加贴防爆膜

在淋浴房的玻璃上加贴防爆膜，也可以减轻危害。相信大家都看过汽车挡风玻璃破碎时的样子，玻璃并没有到处乱飞，而是固定在了一层膜上，形成“冰裂”效果。

选用防爆膜时要小心，尽量选择经过国际窗膜协会认证、具备生产安全膜资格的防爆膜。一些主要成分为聚氯乙烯的劣质贴膜，不但在意外发生时起不到任何防护作用，而且还含有有毒物质，长期使用会产生慢性伤害。

●认准3C标志

淋浴房每片玻璃，不管有多大都得具有3C标志，这才是真正的钢化玻璃。3C标志是最基本的质量保证，它是在玻璃烧制过程中，直接用激光打印在玻璃上的，以后不可能从玻璃上揭下来。

而那些没有标上3C认证标志的，有可能并不是钢化玻璃，而是半钢化或者非钢化玻璃。有的厂家为了美观或者其他的要求不打上该标识。对于没有3C标识的产品，最好要求看3C认证证书的复印件；在产品的合格证以及玻璃的牛皮纸或者塑料布包装上查看标识。

●专业安装团队进行安装

为防止安装不当导致的钢化玻璃自爆情况，要请专业的安装人员进行安装。装时最忌的是对玻璃进行切割，因为钢化玻璃只能在钢化前就对玻璃进行加工至需要的形状，而不能在钢化后再进行尺寸形状加工，这非常容易使得玻璃出现自爆。

●避免磕磕碰碰

钢化玻璃的中间部分是最牢固的，四角和边缘是最薄弱的。不知道大家观察到没，公交车窗户玻璃上标志的安全锤砸的位置就在玻璃边角上，这也正是利用了钢化玻璃这一特性。日常生活中，要注意保护好玻璃的边角位置，定期查看边角是否出现裂纹，要避免外力的冲击，要轻开慢关，淋浴房四周不要摆放过多杂物。
