定位、开槽、预埋，星工艺全解密

一、水电定位

1.电气工程安装常规数据和基本要求

（1）强电箱：底边距地面垂直净高1600-1800㎜（且不应安装在低于B1级防火材料上）。

（2）弱电箱：底边距地面垂直距离不少于300㎜。

（3）开关：距地面垂直距离宜为1300-1400㎜（厨房、卫生间开关宜安装在门外开启侧的墙体上）。

（4）插座（至地面垂直距离）：备用300㎜；洗衣机1200㎜。台面插座（至台面垂直距离）100㎜；挂式空调（根据室内机安装具体位置确定插座高度，插座底边与空调机底边平行或外侧与空调机侧边垂直，插座与空调机垂直或平行间距宜为50-100㎜）。

2.给排水安装常规数据和基本要求

（1）总配水箱：安装于离进户水管较近且便于操作位置。

（2）分配水箱：安装于卫生间离各用水设备较近且便于操作位置。

（3）常用水件出水口高度：

①电热水器：1700㎜。

②燃气热水器：1500㎜。

③洗手盆、洗菜盆：500-550㎜。

④洗衣机：1100㎜。

⑤淋浴龙头：1000-1100㎜。

⑥拖把池、备用龙头：800-850㎜。

⑦浴缸（按摩）：250-300㎜。

⑧浴缸（普通）：750㎜。

⑨蹲厕：150-200㎜。

⑩座厕：200-250㎜。

⑪花洒冷热水口中心间距：150㎜。

（4）座便器排污孔距：300㎜和400㎜。

（5）卫生间干区地漏口距墙：200㎜。

（6）淋浴房常规地漏口以冷热出水口中心距墙：100㎜。

3.水电预定位具体实施

（1）复核电气分布图和施工图，确认数据无误后方可按图定位。

（2）对应所标注的内容使用玻璃胶定点粘贴定位牌。

（3）定位牌应比底盒实际安装高度高50㎜为宜。

二、开槽开孔

1.基本要求

（1）梁上开孔严禁损坏受力钢筋。

（2）严禁切割承重墙、剪力墙结构钢筋。

（3）砌体墙面横向开槽不得超过1m。

（4）禁止在墙体两侧同一部位竖向开槽，其间距应错开100㎜以上。

2.开槽的具体做法

（1）弹线

①规划暗管敷设的具体走向。

②强、弱电线管应保持200㎜间隔距离，如条件不允许，应作有效的屏蔽处理。

③竖向开槽在底盒处必须错位，禁止贯通。

④冷热水管间距为150㎜。

2）切割

①切割前做好安全防护。

②顺线切割，切割深度：线管槽不小于30㎜；水管槽（25管）不小于40㎜。

（3）凿槽

①内壁应平整、无凹凸状，且不得凿穿墙体。

②底盒及水管内丝弯头处应适量加宽加深，预留空位便于调整。

3.开孔

（1）使用金属探测仪在预开孔部位缓慢移动，避开钢筋。

（2）根据金属探测仪的成像显示定位。

（3）选择水钻开孔时应适量注水，避免积水过多渗透楼板。

（4）水平开孔时应向户外倾斜，避免雨水倒灌。

三、管槽修补

1.干区扇灰墙面

（1）宽度超过100㎜线槽底部应用同质量找平腻子作找平处理，预防因线管与管槽内壁空隙过大而造成空鼓开裂。

（2）空调冷凝水管槽内壁应按湿区管槽修补方法进行修补，并刷涂防水涂料。

2.湿区铺贴墙面

（1）管槽洒水湿润，内壁用细砂浆或瓷砖胶填充修补，要求光滑平顺，无高低起伏。

（2）管槽修补待干后刷涂与墙面同质量防水，且涂刷均匀，外侧边缘防水涂层应与墙面防水层有效搭接。

四、预埋

根据设计要求将箱体、底盒提前固定，便于后期管线的连接。

1.电箱、底盒预埋

（1）根据施工要求凿除电箱、底盒预留孔，按要求组装，并在预埋前安装好杯梳。

（2）使用同质量的找平腻子填充固定。

（3）底盒预埋应水平、垂直，并与整墙处于同一平面。

2.分水箱预埋

（1）分水箱应提前安装，待完全稳固后方可与水管连接。

（2）预埋应横平竖直，采用同质量找平材料固定填充。

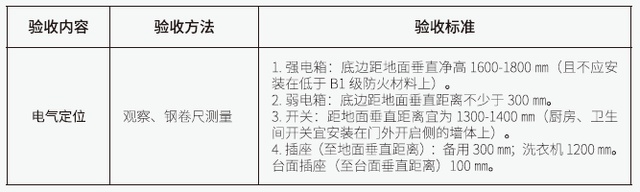

五、定位、开槽和预埋节点检查验收表
