了解基层

想要了解产品对应的功能，我们先要了解基层。所谓基层，本文特指涂料涂刷、瓷砖粘贴的墙面、地面。

因此，在装修中，我们会遇到不同刚性的基层。只有了解对应的性能使用符合特点的产品才能保证客户满意。

刚性基层：可以用偏刚性的材料粘贴瓷砖。 需注意：

1.新混凝土面的干缩变形。（基层是否平整）

2.建筑物的沉降以及振动。 （基层的牢固）

3.温度的骤变所产生的物理层形变不一致。 （基层因热胀冷缩产生的变形）

柔性基层：必须使用合适的柔性瓷砖胶粘贴瓷砖。

基层平整度：

GB 50210-2018《建筑装饰装修工程质量验收规范》中严格要求了基层出现的偏差和检验方法。

基层的强度：

JGJ110-2017 《建筑工程饰面砖粘结强度检验标准》

1. 粘贴面砖的基层拉伸强度要求： 28d平均值 ≥ 0.4 MPa

单值不小于0.3MPa （采用强度等级M15以上抹灰砂浆）

2. 无粘贴面砖的基层拉伸强度要求： 28d平均值 ≥ 0.25 MPa

基层的空鼓：

GB50210-2018《建筑装饰装修工程质量验收规范》

1.抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层空鼓，面层应无爆灰和裂缝。

2.界面处理等技术可有效降低基层空鼓！

基层的清洁

1、基层应清洁，无浮灰、油污污染。

2、建议瓷砖铺贴前先洒水或辊水润湿基层，同时去除基层表面浮灰等污染。

了解瓷砖

瓷砖分类

按应用环境分类：内墙砖、外墙砖、室内地砖、广场砖、工业砖等。

按成型成型分类：干压成型砖、挤压成型砖、可塑成型砖。

按生产工艺分类：釉面砖、通体砖、抛光砖、玻化砖、陶瓷锦砖（马赛克），这是市场上最常用的分类方式。

其它叫法：市场上很多产品名称属于商业各称，即商家为了提高市场竞争力，为自己的产品起个好名字，增加产品附加值，但容易误导。如精工石、聚晶石、星光钻、玉石砖、石晶砖等。

按照国家标准分类，即吸水率不同，可以分为5大类。

传统水泥贴砖原理及缺点

水泥属于硬性胶凝材料，水泥砂浆渗入瓷砖背面的孔隙中，凝结硬化，起到类似钥匙插入锁孔的机械嵌固作用，将瓷砖与基材连接起来。其粘结强度的发挥取决于基材（使用的材料）的孔隙率和瓷砖的吸水率，如高吸水率的瓷砖陶质砖。

对吸水率较高的瓷砖，由于存在较多的微小孔洞和裂缝，因此主要的粘结原理为机械咬合力。

对应这种施工方法，所粘贴的瓷砖和基面要预先进行我们常说的“浸砖湿墙”

那为什么要使用瓷砖胶，以及瓷砖空鼓脱落的原因是什么？

（1）瓷砖的特性

对于目前家装市场上的半玻化砖甚至是全玻化砖，其吸水率非常低，表面致密，少有孔隙、背面光滑、吸水率低、背面含有脱模剂残留，由于几乎没有微孔或凹坑可以“锁”住水泥砂浆，普通水泥砂浆很难渗透附着难以形成有效牢固的砂浆嵌锁机理。因此机械咬合的粘贴原理就失去了作用。如我们所常见的玻化砖、抛光砖、釉亚光、大理石砖、大板岩板等。

（2）内外部应力

基材因为湿度引起的湿胀和干缩，温度四季引起的热胀冷缩，硬化后的收缩，施工中隔墙、烟风道、水管流动引起的二次震动，施工留缝过小及多种情况产生粘结层和基地材料的变形，都会对瓷砖产生很大的应力，由于各种材料的性能、初始状态和所处环境的不一致性，必然导致材料变形的不一致。这种不一致性使他们之间存在相互作用力，当产生的内部应力大于砂浆本身的抵抗力时，就会使粘结发生破坏造成瓷砖空鼓脱落。

水泥砂浆的缺点：

1、水泥砂浆的刚性使之无法消除瓷砖与基材间由于收缩、温度等因素引起的变形不一致而产生的内应力，1、2年后，最终导致瓷砖的空鼓或开裂而剥落，所以耐久性差。

2、质量无保证，一铲砂一铲水泥没有精确配比，同时造成施工现场的环境污染。

3、保水性能差，必须预先浸砖湿墙；同时粘贴层厚，通常为10～30mm厚的水泥砂浆，增加墙体荷载及自重。

4、泡砖湿墙、工序复杂，增加工期以及掉砖成本费用。

5、适用范围窄， 基材仅能用于混凝土或水泥砂浆面，瓷砖只能选择孔隙率较大、吸水率较高的陶砖，可选性小。

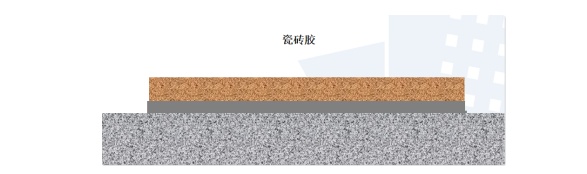

瓷砖胶贴砖原理及优点

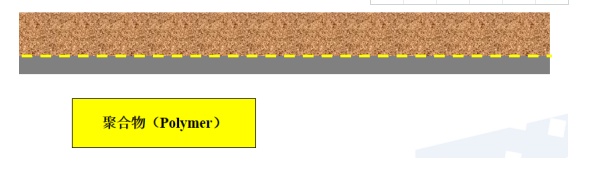

专业瓷砖胶中所加入的可在分乳胶粉等聚合物添加剂，聚合物可在瓷砖与粘结材料之间产生桥接作用，增强瓷砖胶的粘结强度。

（1）传统的机械嵌固

（2）产品中特殊添加剂产生的分子间作用力（聚合物添加剂改善瓷砖胶的柔性）

瓷砖胶的优点：

1、节省成本，粘结层薄（2～4mm），自重轻，用量少；对客户的利益点：释放空间！

2、多种基材均能应用，适用范围广，特别适用于粘贴高密度、低吸水率的瓷砖

3、 施工快速，良好的保水性能，施工性能好，瓷砖粘贴后可在调整时间内（约20～25分钟）调整位置

4、减少工序，不需要浸砖湿墙，提高工效

5、优良的抗下坠性，粘贴时不会产生下坠现象；

6、耐水性能优异，可用于水池、浴室；可大大增强防渗能力；

7、绿色环保，对人体无毒。

瓷砖胶的主要性能标准：

主要是拉伸粘结强度（原始、浸水后、热老化后、冻融循环后），晾置时间。可附加早期拉伸粘结强度、延长晾置时间、抗滑移性能、横向变形性能、保水润湿性能。
