3分钟了解电路施工流程，全程图解电路改造施工要点

电路是家居装修中的隐蔽工程，电路改造关系到以后家庭日常电路使用，若是水电布线不注意，很容易给未来的生活带来很多麻烦。今天就给大家简单介绍一下电路施工流程。

施工流程分为6步

一、水电定位

①水电定位一定是根据业主的生活和使用需求确定的，通过设计师确认好的设计图纸，工人记录所有改动的信息；

②定位现场需要项目经理、设计师、水电工人和业主共同确认。水电定位时再忙都要抽空来，最好叫上老婆一起。

二、线路开槽

定位完成后水电工弹出开槽线，有砂浆层的地面也需要开槽，开槽时使用冲击钻打毛，可以避免切割机易裂的缺点。

①开槽时应避开承重结构，承重墙和承重柱严禁开槽；

②除了厨卫空间之外，应避免在墙面大规模横向开槽，线槽需要保持水平竖直。

三、安装底盒

在槽内安装底盒，安装要平整，高度统一，插座面板为红色，开关面板为蓝色，弱点面板为白色。笔盒安装到位后，使用水平砂浆填平缝隙。

①底盒必须平面垂直，同一室内底盒需处于同一水平线

②暗盒需要与墙面齐平，厨房、卫生间暗盒要凸出20mm。

四、铺设管线

待水泥凝固铺设线管，电路线管为透明PVC管道，透明线管有可视验收、检修精准等优势。

线管分为红蓝白三种颜色，红色为插座线管，蓝管为照明线管，白管为弱电线管。

①铺设管道要求横平竖直，平面转角使用双135度弯通，上墙转角使用90度弯通，这样安装高效便捷，可以避免线路堵塞，延长使用寿命。

②地面没有封闭之前，必须保护好PVC管套，不允许有破裂损伤。

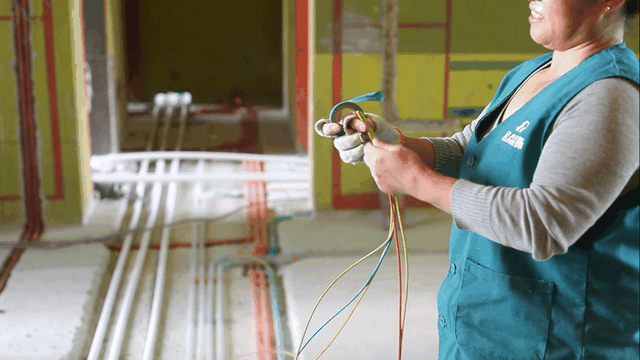

五、管内穿线

在线管内穿线，红色为火线，蓝色为零线，黄绿色相间为地线。开关至灯具的控制火线使用黄色区分。

一般公司使用的导线为多芯导线，比单芯导线更加柔软，易于穿线。同时由于电流的曲肤效应，多芯导线的截面周长更大，可以承载更多的电流。

①家用线路一般使用2.5平导线，空调使用4平导线，超大功率电器单独布管穿线。

②管内穿线最多6根，不能超过管径的40%，管内不可以有接头。

六、线路封闭和保护

将所有的导线在底盒内盘好，用保护盖封闭底盒，临时照明线路需要在底盒外安装临时开关。

强弱电交汇时，在交汇处的弱电管道上，包裹专用的锡箔纸，可以避免强电干扰，稳定弱电信号。

注意事项

1、管材选用符合国家标准的品牌产品，检查到场材料与装修公司报价产品相符。

2、施工现场临时用电应有完整的插头、开关、插座、漏电断路器，临时用电必须使用电缆线。

3、竣工后找装修公司要一份详细的电路布置图。
