在厨房设计下单的过程中，由于厨房空间复杂性与操作特殊性，不合理设计和隐患问题层出不穷，即便资深设计师也表示hold不住了。面对厨房空间中各种障碍物，设计师在设计下单时需要注意什么，才能轻松设计出安全实用又美观厨房呢？
小编特意整理这份设计软件下单防错指南 ，带各位设计师掌握更省心更省力的厨房设计下单技巧。
设计下单防错指南内容目录
01 转角柜门板明装拉手合理设计
02 厨房门套的正确处理方法
03 顶封板正确应用
04 厨房“洗”、“炒”操作空间设计
05 厨房“切”操作空间设计
06 管道类障碍物的正确测量方法
07 厨房柱类障碍物的正确测量方法
01
转角柜门板明装拉手合理设计
如果客户在内装转角拉篮或飞碟的转角柜门板上选用明装拉手，有可能出现转角拉篮无法正常使用的情况，那我们可以如何通过合理设计规避此类问题？
🔺两转角柜门板拉手相互干涉
问题描述
▷转角柜门板拉手与旁边门板拉手干涉导致门板无法90度开启，致使转角拉篮无法正常使用。
场景描述 ：转角柜明装拉手设计不合理
柜体类别 ：地柜/吊柜/高柜/中高柜
正确处理方法
转角柜内装转角拉篮或者飞碟等配件且门板使用明装拉手的情况下，一定要注意转角封板外露宽度尺寸大于转角柜门两明装拉手高度尺寸之和。
02
厨房门套的正确处理方法
橱柜设计与空间其他硬装配件（如门套）发生干涉，影响橱柜正常使用，需在设计阶段留意并规避。
🔺橱柜抽屉与门套线交涉打不开
问题描述
▷靠墙抽屉或者电器与门套干涉导致抽屉或者电器无法正常开启，影响使用。
场景描述 ：靠门套做抽屉柜或电器设计
柜体类别 ：地柜/高柜/中高柜
正确处理方法
厨房有门套时，要测量门套与柜子间的距离，如距离小于500，不能设计抽屉柜、翻门柜或者电器，若必须要设计，则需增加宽度超过门套的封板。
03
顶封板正确应用
到顶设计因设计量尺错误或客户后期修改厨房高度等，尺寸需更改。
问题描述
▷因设计量尺错误、客户在方案确定后修改厨房空间高度等导致柜体顶封板做小。
场景描述 ：厨房吊柜做顶封板设计
柜体类别 ：吊柜柜/高柜
正确处理方法
设计尽量引导客户厨房不用做到顶设计，到顶设计一定要在吊柜/高柜上面加封板，且封板高度尽量设计在100高以上
04
厨房“洗”、“炒”操作空间设计
厨房麻雀虽小，但日常操作量大，需要合理设计橱柜操作空间大小，满足客户“洗”、“炒”操作。

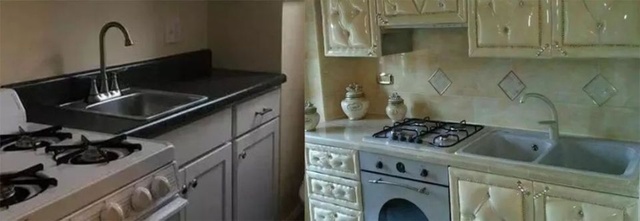

🔺厨房灶台、水盆紧挨冰箱/障碍物
问题描述
▷厨房水槽、炉灶紧挨墙壁或者中高柜/高柜设计，导致操作空间过小，客户洗、炒操作困难。
场景描述 ：厨房水盆、炉灶靠墙设计
柜体类别 ：水槽柜/炉灶柜/台面
正确处理方法
若水盆，炉灶左右侧有高度大于1500mm的障碍物（墙壁、中高柜、高柜等），盆、炉孔边缘与障碍物距离≥200mm。
05
厨房“切”操作空间设计
在进行厨房的逻辑设计时，需要给操作动线预留充裕空间。
🔺灶台与水盆之间无预留“切”的空间
问题描述
▷厨房水槽紧挨炉灶设计时，导致切菜操作空间过小，客户洗、切、炒操作动线不流畅，烹饪过程繁琐。
场景描述 ：厨房水盆紧挨炉灶设计
柜体类别 ：水槽柜/炉灶柜
正确处理方法
切菜区域台面宽度空间应保持在550mm以上，同时切菜区域应设计在水槽与炉灶之间，这样才能使整个烹饪过程动线流畅。
06
管道类障碍物的正确测量方法
厨房柜体设计时，常见障碍物有燃气表、燃气阀口、燃气管，横/纵向水管、检修口、水表、冷热角阀、梁柱、柜体、烟机、排烟管、电位等。其中，管道类障碍物最常见，厨房柜体设计时需要关注管道类障碍物的正确测量方法。
🔺厨房管道类障碍物
问题描述
测量厨房燃气管道、水管、水阀等尺寸偏小，导致切角柜，包管柜等柜体与管道干涉。
场景描述 ：厨房柜体避开障碍物设计
柜体类别 ：切角柜/水槽柜/炉灶柜/包管柜
正确处理方法
测量管道类障碍物，要测量其最大尺寸，同时做设计布局时应该将柜体或门板避开障碍物40mm以上。
07
厨房柱类障碍物的正确测量方法
厨房空间复杂多样，同时也需掌握对特殊墙体的正确测量方法，规避台面设计错误。
🔺厨房柱类障碍物
问题描述
测量厨房柱子时，没有测量好柱子的角度和尺寸，导致台面无法与柱子吻合。
场景描述 ：厨房台面避开障碍物设计
柜体类别 ：台面
正确处理方法
测量柱类障碍物，反复多次测量其外形尺寸，同时还应该测量好柱子的角度，利用三边测量法、七边法等测量墙体角度。
以上为本期防错指南全部内容，如果对厨房下单设计还有其他疑惑或建议，欢迎咨询。
