装修什么没做好，会让所有付出打水漂？

每天刷图刷得无法自拔，真到装修时，发现自己没有研究最基础实用的功能，比如电线没配够，三天两头跳闸；网线没铺，打游戏要紧挨路由器才不卡；没扩电容，看上的大功率电器都用不了。

这回，我们用大白话来演示一遍，装修和电有关的东西，应该怎么做。

只要提五个问题，就能搞清楚：

电从何处来？又到何处去？

来了多少电？

路上怎么走？

安全规则有哪些？

电从何处来？到何处去？

强电来自发电厂，煤炭、水力在这里被转化为电力后，经过变压器输送到每个小区。

你会和邻居们共享一个大电表，往下是每家每户的分户电表。

以北京胡同为例，一个四合院可能有十几户家庭，院门口密密麻麻的分户电表几乎成了胡同一大特色。

▲ 图源：thebeijinger.com

家用弱电包括电视线、电话线和网线，这里主要讲网线。

每个小区的设施新旧不同，新小区有光纤入户，老小区可能只有宽带上网。

电力和光纤进门后，会分别经过强弱电箱。

电力经过强电箱和强电线输送到每个插座和灯泡上。

光纤经过弱电箱，找到光猫、路由器和网线三个伙伴，把有线网络转化成无线网络，供我们打游戏看综艺。

▲ 图源：住范儿自摄

来了多少电？

电力公司通过层层电网，把一大波电流送到你家门口，那么这波电来了多少、够不够用？

取决于你家同时工作的电器的功率之和。

假设公园里有100个游客，50张椅子，要加座位吗？

不一定，有人遛狗、有人骑车，同时坐下的不超过30个。

▲ 人虽然多，但不是同时都要坐下

图源：维基百科

再举个实例，有个南方人冬天想要对自己好一些，铺了电地暖，买了大烤箱。

但TA家最大电流是40A，最大功率仅8800W。

电地暖最大功率已经7000W了，烤箱是2000W，加在一起就是9000W。

不扩容，电地暖和烤箱同时用就会跳闸。

▲ 不扩容就不能边吃小点心边踩在温暖的地板上

图源：Arteemark.com

我们家的最大电流是多少呢？找入户电表或强电箱。

电表上的“10(40)A”代表最大电流40A。

强电箱里的C40、C60，代表最大电流为40A或60A。

▲ 10(40)A指最大电流40A

图源：jd.com

最近大小家电五花八门，越来越多，电不够用很正常，电力公司早就提供了扩电容方案。

房主带上房本和身份证去营业厅办理扩容即可，有免费扩容、付费扩容，或申请单相电变三相电（一般是别墅用三相电）。

至于电容能扩多大，则取决于你家入户线的规格。

正常入户线是10方线，最高可以扩到60A。

有的老房只有6方，40A可能都扩不到，装修之前不换线，以后的日子就不好过了。

路上怎么走？

其实这就和城市交通一样，车多的地方修八车道，人少的地方修两车道，有时还要给重要人物修专线。

强电的交通网

强电的交通网分三种：大马路、小马路和专线。

大马路和小马路的区别，其实是电线横截面大小的区别。

4方线和6方线算大马路，2.5方和1.5方算小马路。

横截面越大，能承受的最大电流就越高。

厨房、卫生间和全家空调因为电器多、功率大，全都要修大马路，一般用4方线。

客厅、卧室和照明用的电器不多、功率不大，走小马路就够，一般用2.5方线。

▲ 2.5方线和4方线是目前装修最常用的电线

图源：住范儿自制

有时出于保障日常使用的考虑，一条大马路也会分N条小马路走。

照明可能分两路走，一条路故障，全家还有一半的房间是亮的。

空调也可能分两路，一条路故障，全家还有一半的空间温度宜人。

当然，小马路修得越多，成本也就越高，要不要这么干，主要看预算。

▲ 这个强电箱的空调就分了3路走

图源：西门子家居电气

多重要的“人物”走专线？其实看你的生活方式。

家里经常长时间没人住？可以让冰箱走专线。

否则厨房短路，冰箱里的食物就毁了。

玩HiFi的发烧友对音质有追求，会让音响走专线。

回路中少了其他电器的干扰，音质确实更干净。

走专线多花钱，如果你没有此类生活习惯，银根还紧，那就别这么做啦。

弱电的交通网

有些人不理解：无线这么好用，为什么要铺网线？要怪就怪WiFi信号太脆弱！

WiFi信号频段只有两个：2.4GHz和5GHz，都容易被承重墙墙屏蔽。

日常生活中，用2.4G频段的设备太多，比如微波炉、洗衣机，当它们同时运转，2.4G的网速就像下班点的西二旗那么慢。

▲ 噢不，下班点的西二旗可能还快点

图源：www.cnblogs.com

在面积小、几乎没有承重墙的情况下（比如大开间），不拉网线也没问题，买台好点的路由器就能舒心上网。

▲ 住范儿客户家的大开间，不装网线问题不大

图源：住范儿自摄

若是大三、四居，最好保证每个房间一条网线，不然离WiFi远的房间上网会又慢又卡。

现在办带宽基本是100M起步，没有网线，可能会浪费50%以上的带宽，看电影卡顿、玩游戏掉线，都是常事。

▲ 路由器附近的信号好（绿色），穿过几道墙之后就变差（红色）

图源：Kim Komando Show

网线就不分流量大小了，分速度。

前几年装修都用5类线（CAT5），和现在流行的超5类线（CAT5e）、6类线（CAT6）相比，区别主要在于速度能不能上千兆、用千兆局域网和NAS。

千兆局域网和NAS很多人都没听说过，简单来说，它们就像你家的私人云盘，海量照片、珍贵影片等十几T甚至几十T的资源，都可以存在这里。

现在还相对小众，过几年可能变得像智能家居一样流行。

▲ 对一般人而言，超五类线(CAT5e)就够了

图源：Coditech Security

不玩千兆局域网，要不要换成超五类和六类线？也建议换，毕竟比五类线快得多。

多加几百块，只是在外面吃顿饭的钱，万一就能省下多年后重新换线的麻烦呢？

装修公司一般默认用五类线，换线一定要提前说。

安全规则有哪些？

有了路，还要遵守相应的交通规则，避免意外发生。

电路不过载，我们就安全

电路的交通规则不管超速、超车，而是讲“流量管控”。

比如一条回路上最多同时给5台手机充电，但你同时充了10台。

这根线上的“交警”——空气开关发现电流过大、电路过载，啪嗒跳闸了，这就叫“流量管控”。

▲ 1号交警——空气开关

图源：西门子家居电气

卫生间用电大敌：金属管道

发生雷击、漏电等事故时，卫生间可能会有较大电流，人洗澡、洗手时碰到，就会引发电击事故，特别是在用金属管道的老房里。

但若把龙头、花洒、金属管道等所有金属件联结在一起，形成一个网，所有金属体的电位就会相等。

穿过这个金属网的电流再大，也不会对人体造成伤害。

▲ 原理来自法拉第笼，只要金属网上没有电势差，

接入再大的电流人也不会触电

图源：hotstreamer.deanostoybox.com

联结所有金属体的设备，叫等电位联结端子箱（以下简称等电位箱），由开发商安装在卫生间里。

但这个箱子并不是家家有，因为2012年8月1日生效的《住宅设计规范》，才开始强制规定要安装等电位箱，之前建成的楼盘不一定有。

▲ 装在卫生间的等电位联结端子箱

图源：jd.com

没有也不用太担心，即使是装修时用了金属管道的老房，只要重装卫生间（用了十几年，是该重装了），用塑料管代替金属管，配漏电保护器，就能大大降低电击事故发生的风险。

▲ 现在水管电管都用PPR塑料管

图源：住范儿自摄

防漏电，主要靠漏保

漏电保护器主要用在插座回路，以及人会碰触到的带金属壳的电器上，如热水器、烤箱、洗衣机等等。

连接以上电器的厨房、卫生间、空调和插座等回路都建议配漏保，防止直接和间接漏电。

▲ 漏电保护器 图源：西门子家居电气

漏保的行业标准是，当漏电电流达到30mA（毫安）时，漏保需要在0.1秒内切断电路。

这意味着好的漏保就是要“快”，比如西门子漏电保护器特有的13片灭弧栅设计，让灭弧时间最快达到2.5毫秒（≈0.0025秒）。

雷电天气，也有用电风险

南方沿海地区多雷雨天气，雷电可能入侵到供电线、电话线、电视线和房屋外墙中，从而损坏墙内的电线以及连接的家电。

为了保护人和家电的安全，最好做到以下两点：

一、给人能碰触到的金属壳电器接地线、配漏电保护器；

二、在配电箱里装浪涌保护器（也叫防雷器）。

▲ 沿海雷雨天气多的可以考虑配浪涌保护器

图源：西门子家居电气

好好走电，这些装备要给力

强电箱

强电箱里的火线零线地线怎么接，归电工师傅管。

强电箱多大，里面怎么布置，需要我们留心。

先说大小的问题，强电箱有8位、10位、16位等各种规格，电线回路越多，需要的强电箱就越大。

▲ 强电箱 图源：西门子家居电气

不知道大家出远门之前关电闸，是不是经常搞不清哪路是哪路？

其实只要强电箱的位置安排合理，有预留专门的标签位置，以后关电闸都一拉一个准。

▲ 强电箱上的标签也很重要

图源：西门子家居电气

弱电箱

弱电箱有三个模块，分别是电话、电视和网线模块。

除了模块，很多家庭会把光猫、路由器和电源也放这里。

但开发商给我们留的弱电箱又小又破，根本没法好好规划，里面总是乱七八糟。

▲ 一个已经是整理后的弱电箱

图源：百度知道

专业人士也许还能自己整理，小白怎么处理各种弱电线？

很简单，电线让电工安，整理就交给西门子家居配线箱。

所有箱体都设计专门的走线路径，保证每根线都配得整整齐齐，强迫症看了也会大呼过瘾。

▲ 电工负责牵线

图源：西门子家居电气

▲ 你只用看到整整齐齐的界面

图源：西门子家居电气

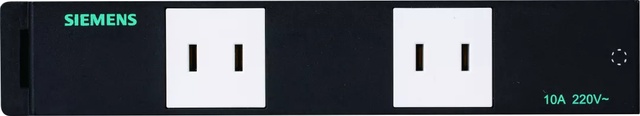

很多人知道要在弱电箱里放光猫、路由和交换机，偏偏忘了留插座，西门子早就帮你准备好了插座模块。

▲ 你会忘留插座，西门子可没有忘

图源：西门子家居电气

像强电箱、弱电箱这种嵌入墙体的产品，对外壳要求更高：抗压、防锈、耐高温，否则时间久了易变形、锈蚀。

西门子锐逸系列家居配线箱，箱体经过96小时盐雾试验，其钣金材料使用1.2mm厚钢板，充分保证箱体的机械强度和抗锈蚀能力。

▲ 图源：西门子家居电气

高颜值开关面板

安全的强电，高效的弱电，隐蔽项目都做得这么好了，外露的开关面板、插座插排难道不要在颜值上冲刺一下吗？

西门子开关插座和排插能靠才华吃饭，偏偏要靠颜值。

近几年开关行业中风靡的“无边框”设计，就是西门子睿致系列推出后刮起的一阵时尚潮流；

国际遐迩闻名的工业设计大奖德国“红点奖”、“iF设计奖”，西门子开关插座早就获得设计桂冠。

▲ 睿致无边框设计开关面板

图源：西门子家居电气
