大家好，我是叶大盾，在泥工工程结束之后，梦想中的家也已经是初见雏形了。

那我们接下来就是最重要的水电环节，水电做为隐蔽工程，水电在整个装修过程中的重要性不用我多说。

所以在水电环节我们分成电路，给水，排水三期来讲，我们这期讲讲电路。看完如果觉得有用，点个赞支持下吧。

在正式讲电路之前，我们需要对家庭电路的工作原理有个简单的了解。

首先我们可以把我们家庭电路系统分成点和线两个部分，点就是电箱（弱电箱，强电箱），开关，插座等。线就是电线管路。

通过不同类型的线呢，将我们的点与点之间进行连接，再加上空气开关保护用电安全，这就形成了一条电力回路，最终集成在电箱中。

可以说整个电路系统就是由多条电力回路组成。

普通家用电路通常铺设10个回路（即电路），主要分为三类，

1. 基本电路，比如总开关，照明，普通插座，厨房插座，卫生间插座。
2. 大功率电器线路，比如中央空调线路，蒸烤箱等，单独设置电路是为了防止跳闸。
3. 单独控制的线路，比如冰箱，当我们出差长时间不在家时，就可以切断其他电路，保留冰箱电路。

在了解完这些之后，我们可以将电路系统可以拆分成强电和弱电两个部分。

强电负责的是给家里日常供电，比如插座，照明，冰箱，空调等电压超过220v的都是属于强电，简单来讲，就是能电到人的都属于强电。为了防止触电，所以强电箱在布局中一般是安装在高度一米七及以上的位置。

弱电指的是家里的电话线，网线，电视线等，没有触电危险的就是弱电。现在电话线和电视线在家庭装修中较少，主要是网线居多，相对安全，所以弱电箱在布局中一般是安装的低处。

了解完这些之后呢，我们讲讲铺设水电需要使用到的材料——电箱，空气开关（漏电保护器），电线，线管

电箱：

电箱的选择上我们需要考虑我们的整个回路的数量，根据我们回路的数量选择合适的大小。电箱里面的空气开关选择，目前常规方案是总闸为空气开关，当总电流超过额定电流时就会全部跳闸，二级开关就是漏保（带有漏电保护器功能的），当有漏电的情况时会切断子级电路，不会导致全屋断电，也方便检修。

两种能不能调换呢？目前是不推荐，如果使用漏保作为总开关出现漏电情况，漏保会直接切断全屋电源，不方便检修。

空气开关：

空气开关的作用呢就是限制电流的强度，一旦超过额定的电流，就会自动关闭，就是我们常说的跳闸。

不同的空气开关限定的电流也是不同，例如c16的空气开关限定电流大小为16A，c20的空气开关限定电流大小为20A，同时家里常用的空气开关还有c25，c32，c65。

注意：空气开关的大小和线材的平方（横截面粗细）相互匹配，推荐2.5平方的线搭配16A或者20A的空气开关。

4平方线搭配20A或者25A的空气开关。大家可以根据自己的需求选择大小合适的空气开关。

确定自己想要的大小后还需要根据自己回路的用途判断自己是否需要选择带有漏电保护器的空气开关。

带有漏电保护器的开关相比普通空气开关多一个漏电保护功能。零火线漏电，人体触电都会让它触发一个断电保护。

所以推荐大家在普通插座回路，厨房插座回路，卫生间回路等会经常产生插拔的地方选择带有漏电保护器的空气开关，像照明回路等则使用普通空气开关即可。

线材选择:首先市面上常见的电线有1.5平方（横截面面积，即粗度），2.5平方，4平方，6平方。

线材粗细决定了线材能承受的电流大小，我们可以通过简单的计算判断自己需要多粗的线材。首先我们可以通过顺口溜“二点五下乘以九 往上减一顺号走”计算线材能承受的电流大小，比如

1.5x9=13.5A

2.5x9=22.5A

4x8=32A

6x7=42A

然后我们需要一个初中的计算公式，电流乘以电压等于功率，那我们已知的家用标准电压是220v，然后简单计算一下需要的总功率集合，是不是就能推算出我们需要使用的线材宽度了？

假设我们厨房区域电器一共需要使用6000瓦，那我们通过简单的计算，得出选择4平方的线材绰绰有余。

除了考虑线材的粗度还要线材的类型，有BVR和BV类型，其中B代表补电线，V代表聚氯乙烯绝缘，R则是代表软，BVR线材相比BV线材价格略贵，普通家装使用BV线材即可。

网线选择：弱电的网线大家选择六类或者超六类的网线就可以了，现在对于家庭使用来讲，千兆网络就足够了，选择六类或者超六类的网线呢是为了保留升级空间。

线管选择：

线管的作用的话就是电线管的作用就是在墙体中保护电线的绝缘层，防止水分对电线的损伤，保留空间使电线在使用中散热，在电线损坏后可以更换，电线管还有阻燃作用，同时防止漏电。

规格上有16mm和20mm两种，大家根据自己的需求选择即可，需要注意同一线管穿线数量，16管不超过3根；20管不超过4根，如果多了会影响电线的散热，温度过高后影响线材的电流承受能力。

说材料之后，我们说说电路的安装

主要有点对点和横平竖直，点对点大转弯三种方式.

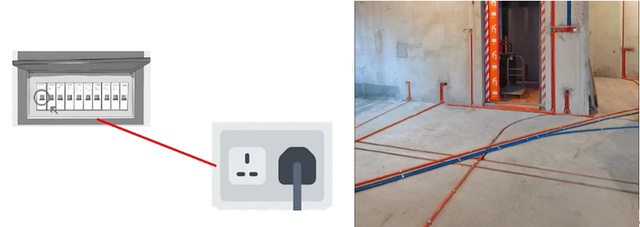

点对点：点与点之间用电线直接连接

优点：省时省工省料省钱，维修拉线容易。

缺点：视觉效果凌乱，维修不易确定线路，所以在施工完成之后一定要拍照留存。

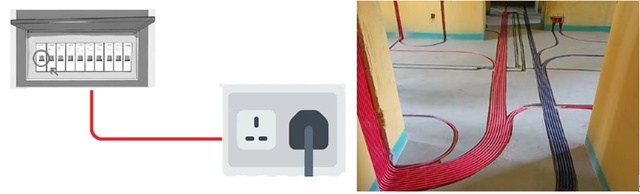

横平竖直：点与点之间，先通过转弯到拐角再连接点位

优点：视觉效果好看，后期维修便于找点

缺点：价格贵，维修拉线比较困难。

点对点大转弯：在横平竖直基础上改造，在转弯的过程中采用大转弯发方式，更容易拉线，电线的寿命也能更长，但是价格会高于前两者。

三种方式各有优劣，大家可以根据自己的预算选择最适合自己的方式

选择好安装方式后我们还要选择水电是走天（走顶）还是走地。

走天：

优点：安全性更高，后期出问题了也更加容检修，并且在自家施工也比较方便，不用麻烦他人。

缺点：价格比较贵，管子暴露在外面寿命会略微降低。并且会需要吊顶来遮挡，会降低一定的层高。

走地：

优点：价格比较便宜，管子在地下，不担心氧化，使用寿命更长，施工难度也更低 。

缺点：一旦发生漏水，非常难发现，发现的时候已经会产生很大经济损失了。

但是现在的PPR水管质量都非常好，很多品牌水管安装打压测试通过后都会提供50年的质保。

在预算充足的情况下建议大家，厅房就水走天，电走地，或者全部走天，厨卫的水电都走顶。当然两种方式都是很普遍的，大家根据自己的需求和预算选择即可。

在这之后，我们再说说电路的施工要求

第一，施工定位：工长，工人，业主，设备商（新风、中央空调、暖通、净水等）根据设计施工图现场交底定位

第二，线路走线规划：根据现场定位，画出底盒位置以及线管管槽走向图

第三，线路开槽：开槽应横平竖直，开槽深度等于线管管径+10mm，开槽宽度保证线管之间间隙>=5mm

第四，底盒安装：用水泥砂浆将底盒固定牢固、端正（底盒须先套好杯梳）

第五，布管：根据电路走线规划进行布管，并用卡管固定牢固，并且强电用红管，弱电用蓝管便于区分，并且强电弱电交叉区域应使用包锡箔纸避免产生干扰，回路设置：照明、厨房、卫生间、插座、空调、冰箱单独回路

第六

• 穿线：将新电线穿入线管中，线头连接后，做好绝缘处理，
• 线径要求：照明、普通回路使用2.5㎡铜芯线；厨房、卫生间、空调使用4㎡铜芯线；其他大功率根据要求使用相应线径
• 导线分色要求：火线用红色电线、零线用蓝色电线、地线须用黄绿双色电线

第七，封槽：使用水泥砂浆/嵌缝石膏进行封槽，封槽不得高于原墙面

第八：每个工序施工完成后，及时将现场清理干净，并将建渣堆放好，

下班后将建渣清运到小区建渣指定堆放地点。

最后就是验收环节

整个电路施工环节可以说需要注意的点非常的多，并且水电是隐蔽工程，在我们的以后生活中非常的重要，一定要找靠谱认真负责的工人师傅。

好了，这就是电路环节的基本内容，有不清楚的或者需要本期视频资料的私信“进群”获取。祝大家装修顺利。下期我们更新给水，有兴趣的小伙伴点个关注，我们下期再见。
