一开五孔插座的作用、接线方法图解、插座的选用五大误区

在家居安全和住宅品质的双高要求下，越来越多的家装用户了解到家装背后隐蔽工程的重要性，其中，家装施工中电线的连接尤为重要。然而传统连接电线的方式，如螺丝钉连接、搪锡处理、奶嘴式线帽或包布处理存在诸多安全隐患。

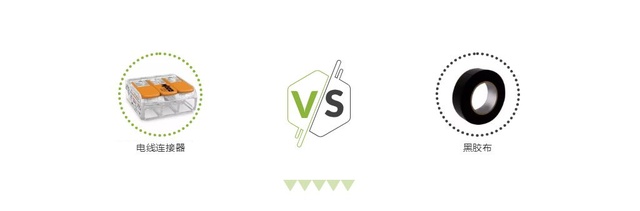

▲传统黑胶带的热胀冷缩或金属蠕变会让电线接头渐渐松弛，现场的搪锡处理会给环境造成污染，甚至出现腐化、串电、漏电等隐患……

▲为了家居安全，如今的家装施工中，大家都纷纷选择了更高效、安全、便捷的接线方式，但对于如何安装使用，并不是很了解。

接线问题多？不急！听听产品工程师怎么说？

针对大家比较关注的新型家用电线连接器如何进行便捷的接线操作、预留电线长度以及后期维护等多方面问题，我们邀请了万可电子的产品工程师汪宇先生全程参与了本次测评，并做了详细解答。

1、如何正确进行插座面板的安装？

A: 视频中展示了使用电线连接器如何进行插座面板的完整安装。

· 打开线盒保护盖，对火线、零线、地线依次进行连接，剥线长度11mm。

· 打开电线连接器操作杆至90度，插入电线，闭合操作杆，火线接线完成。随后根据相同步骤高效地对零线和地线进行连接。

· 连接完成后，将电线连接器和电线一同推入接线盒内。

2、生活中常见的86接线盒是否装得下电线连接器？安装时需要预留多少电线呢？

A：视频中呈现了新旧两种接线方式，从外观来看，体积小巧的电线连接器明显更胜一筹。

从布线上讲，电线连接器仅仅需要5-6cm预留电线即可完成操作，而传统的连接方式需要预留电线更长，并且在推入线盒时会因电线过长，操作困难。电线连接器操作时完全不必担心，操作省时省力，非常容易推入。

3、如果电线间连接错误，怎么办？

A：电线连接器操作简单，业主们甚至可以亲手操作自己家庭中的接线工程，而完全不用担心连接电线时出现接线错误，您可以随时打开操作杆重新连接安装正确的电线。

4、接线完成后，如何进行电线与插座面板的连接操作？

A: 这就需要对连接到插座面板的电线进行剥线处理，根据不同的面板连接方式，将电线插入面板。连接完成后，将面板推入接线盒内，使用螺钉将其固定即可。

哪种接线方式安装插座面板更胜一筹？答案显而易见。

在这次与业主一起测评产品的现场，有个随性的工长顾师傅感触颇深，他讲到：“今天，我操作使用了新旧两种接线方式。一种为绝缘胶布缠接法，一种使用电线连接器。我感到使用德国万可电线连接器连接电线更加快捷、方便、高效”。

使用了电线连接器的业主们，用了之后都表达了满意，纷纷晒出自己家的工地现场：

一开五孔就是在一个插座上边有一个开关（按钮）加一个两脚插孔和一个三脚插孔，加起来叫一开五孔，简单理解就是一个开关加上两个插孔。这个开关可以控制插座是否通电，也可以用此开关控制其他电器，如灯等。

如上图所示，这个接法为开关控制插座是否通电的接法，将开关的L处接入火线，L1处与插座L处用线相连，插座N处接入零线，E处接地线（虽然说地线可以不接，但是为了安全起见，还是建议大家接上的，因为这种开关也不是用一天两天的）。这种接法的好处是可以消除因插头频繁插拔而产生的安全隐患。

如上图所示，L线将插座与开关相连并接入火线，开关L1接入灯一端，零线接入插座N处和灯另一端，这里开关起到的是控制灯的作用，这个可以减少安装灯开关的数量，用起来也比较方便。

上图所示为一开多控五孔插座，这里开关的作用是多控（双控或多控的）的作用。插座的选用：

误区一：插座位置太低许多家庭在安装插座，觉得太高不美丽，将其安装在较低的隐蔽位置。但中国科学院博士夏东说，这样容易在拖地时，让水溅到插座里，从而导致漏电事故。产业规定，插座位置距地面最好不小于1.8米；暗装插座距地面不小于0.3米。厨房和卫生间插座应距地面1.5米以上，空调的插座至少要2米以上。

误区二：电线插座随意安装电源导线必须使用铜线横截面。如果你是住在一所旧房子里，一定要把原来的铝线换成铜线。因为铝线极易氧化，接头处容易打火。曾有调查显示，使用铝线的住宅，电气火灾发生率为铜线的几十倍。此外，许多家庭为了美观，会采用开槽埋线、暗管铺设的方式，提醒布线时一定要遵循“火线进开关，零线进灯头”的原则，还要在插座上设漏电保护装置。

误区三：插座缺少保护措施厨房和厕所经常有水和油，因此，插座面板最好安装在防溅水盒或塑料挡板里，可以有效防止油污，水蒸气入侵造成短路。有小孩的家庭，为了防止儿童用手指触摸或金属物捅插座孔眼，则要选用带保险挡片的安全插座。此外，一些装修公司在安装插座时，常常让地面名存实亡，甚至直接向地面安装的天然气管道。专业人士指出，这种做法是非常危险的，电线和电器外壳相连，一旦漏电，可能会导致触电。

误区四：多种电器共用同一插座这种做法将使插座超负荷运行，从而引起火灾。空调，洗衣机，抽油烟机等大功率电器最好使用单独的插座。一般来说，卧室最好安装4组插座，，客厅每2.5平方米一组，厨房每1.2平方米一组。误区五：只有一个回路老房子只有一个回路，一旦有任何短路，整个房间的电路就会瘫痪。一般来说，插座可以选择一两个或三个回路，厨房，厕所各走一路，空调使用一个回路
