前言

前年的时候我分享过两篇洗碗机自动开门改造的文章：

很多朋友都非常感兴趣，不过都反馈过于复杂，比较难实现，我也觉得虽然能够实现想要的功能，但是的确有点难度且不够方便。

也一直在考虑有没有更容易上手更完美的解决方案。

解决方案

直到去年，因为换了Aqara全自动智能猫眼门锁H100，我把家里大部分Aqara智能设备都迁移到Aqara Home。

触发：

才发现，原来在Aqara平台，智能插座是可以把功率低于/高于多少W来作为触发条件去执行动作的。

这样的话我可以给洗碗机装一个智能插座，设置自动化当洗碗机插座的功率低于1W，执行洗碗机开门。泼肥！

触发的设备找好了，下一步就是如何去执行开关门的动作。

执行：

开门肯定还是使用电动推杆，这是目前最方便易用的动力装置，通过正负极接线来控制电机的正反转，实现开门和关门。那么接下来我只要找到如何能让正负极正反切换的器件就可以。

我曾经想过这么一个方案：

接两个开关电源，一个开关电源24伏输出正负极正接电动推杆，电机正转，推杆伸出开门。另一个开关电源24伏输出正负极反接电动推杆，电机反转，推杆缩回关门，我只要用双路控制器控制两个开关电源的输入电源就行了。可惜的是理想很丰满，实际试过是不行的。

按照如上图的方式接完线之后，左侧开关电源送电，推杆推出没问题，关闭左侧开关电源再开启右侧开关电源，右侧开关电源根本不能正常工作，因为两个开关电源的输出实际是接到了一起，短接了。

后来我在想有没有这样的继电器，跟6脚的拨杆开关差不多，能用220V控制的。

因为对电气自动化等不是很了解，断断续续找了一段时间，好在最后终于找到了，估计懂行的人分分钟就能想到。

JZX-22F/2Z继电器：

看接线图，继电器一共有8个引脚，13、14是控制端，用来接220V交流电。9、12分别接电源24V输入正极和负极，1、4是常闭端，意思是13、14不通电的情况下，1—9、4—12是相通的，那么我就把1、4接电动推杆的负极和正极，让电机反转，这样推杆默认是缩回的。5、8是常开端，意思是不加电的情况下，5、8都没有电，当13、14加电，继电器吸合，5—9、8—12相通，把5、8接电动推杆的正极和负极，这样电机正转，推杆伸出。

这样就简单了，我只需要控制13、14的220V供电就可以实现电动推杆伸出和缩回，大家肯定想到了，Aqara智能墙壁开关就可以轻松搞定！不过这里我计划用的是Aqara双路控制器，接线比较方便，智能墙壁开关双开也是可以的，记住一定要零火版。

需要的配件

1. Aqara智能墙壁插座：用来监控洗碗机工作功率。

2.Aqara双路控制模块：控制开关电源和继电器供电。

也可以用Aqara智能墙壁开关双开零火版代替。

3.电动推杆2个（24V 行程100mm 搭配5号接头）和黑色支架。

4.开关电源1个（24V 5A）用于给两个电动推杆供电。

5. 正泰（CHNT）JZX-22F/2Z继电器及底座：用于控制电动推杆正反转。

6. 你可能还需要一个网关来把插座和双路控制模块接入进Aqara平台，M1S、E1网关或者带网关功能的G2H、G3摄像机都可以。

7. 辅材：电源线及插头

改造过程

橱柜定制：

我用的洗碗机是西门子SJ636X03JC，理论上此方案适按说可用于所有嵌入式洗碗机。

橱柜采用了高低台的设计，水槽和切菜区台面高度900mm，灶具高度800mm，图纸如下：

洗碗机柜上方预留了一定空间，用来安装电动推杆。

定做了高于洗碗机门的门板，方便电动推杆着力。尺寸755mm（高）*600mm（宽）。

整体线路图：

双路控制模块其实就是个智能双开开关，N、IN分别用来接零线、火线。开关电源和继电器相当于两路灯，S1控制开关电源，S2控制继电器。

开关电源就是用来把AC220V变压为DC24V给电动推杆供电。

继电器（13）、（14）用来接S2火线和零线。（9）、（12）接开关电源输出的DC24V正极、负极。（1）、（4）接电动推杆的负极、正极。把继电器的（1—8），（4—5）用线连接起来。

智能墙壁插座：

Aqara智能墙壁插座替换原普通墙壁插座

控制系统：

从左到右依次为开关电源、继电器、双路控制模块，模块上面的黑线是外置天线。统一固定到洗碗机旁边橱柜的侧板上。

连接好线路之后，接入220V电源。

使用操作

把Aqara智能插座和双路控制模块通过网关添加到Aqara Home App里。

先设置两个自动化，当洗碗机门打开时把开关电源也打开，洗碗机门关闭时开关电源延时断电。

Aqara Home

App里操作只需要点一下洗碗机门按键的开/关即可实现开关洗碗机门。

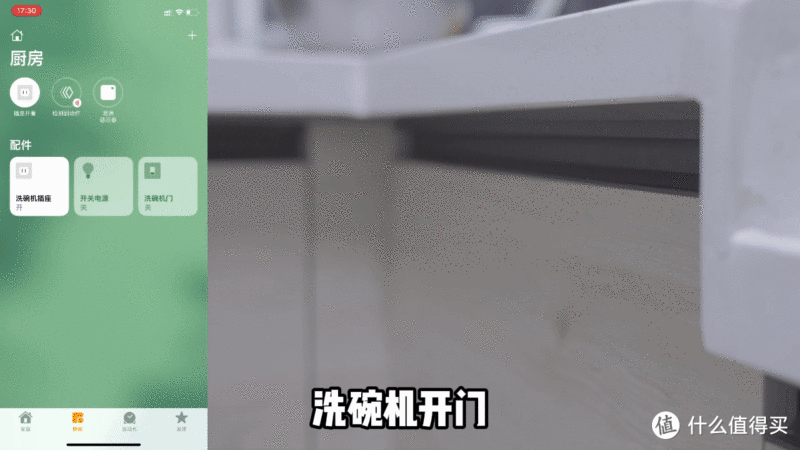

洗碗机开门

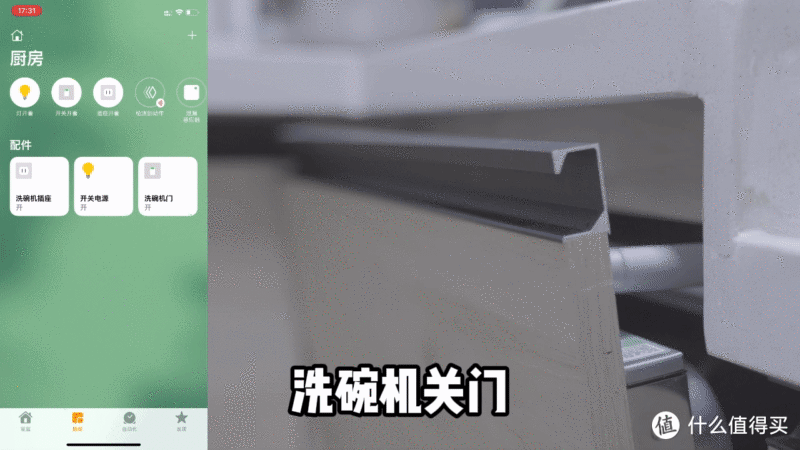

洗碗机关门

苹果家庭

点一下洗碗机门按键开/关即可以操作开关洗碗机门。

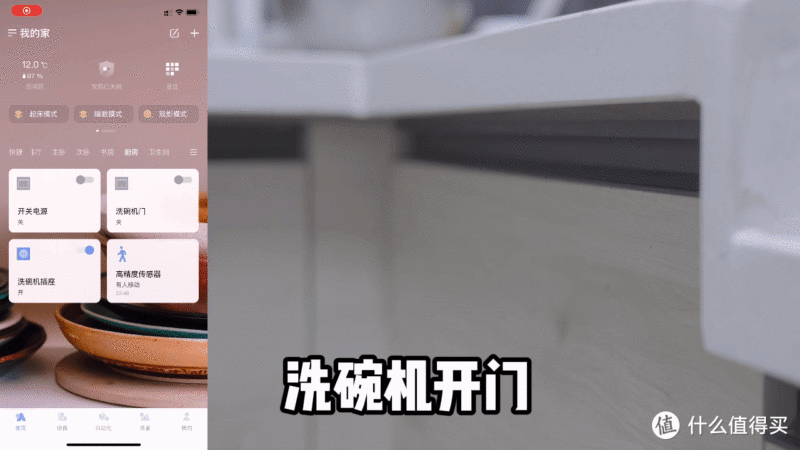

洗碗机开门

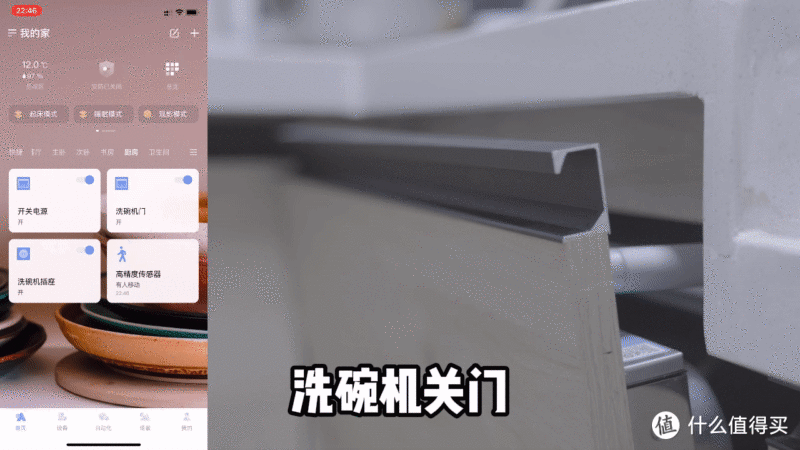

洗碗机关门

在米家绑定第三方平台的Aqara账号后也可以通过小爱同学进行控制开关洗碗机们。

那么如何与洗碗机联动呢？

设置两个自动化：

厨房洗碗机插座低于1W打开洗碗机门：当洗碗机插座功率低于1W时，关闭此自动化（防止自动化持续触发），开启厨房洗碗机插座高于10W自动化，延时50分钟，打开洗碗机门，延时50分钟，关闭洗碗机门（时间自行调整）。

厨房洗碗机插座高于10W开启开门自动化：当洗碗机插座功率高于10W，关闭此自动化（防止自动化持续触发），开启厨房房洗碗机插座低于1W打开洗碗机门自动化。

这样洗碗机洗完结束后就可以延时开门了！

完美搞定！

欢迎大家尝试。
